Kluczowe cechy i projekt konstrukcyjny

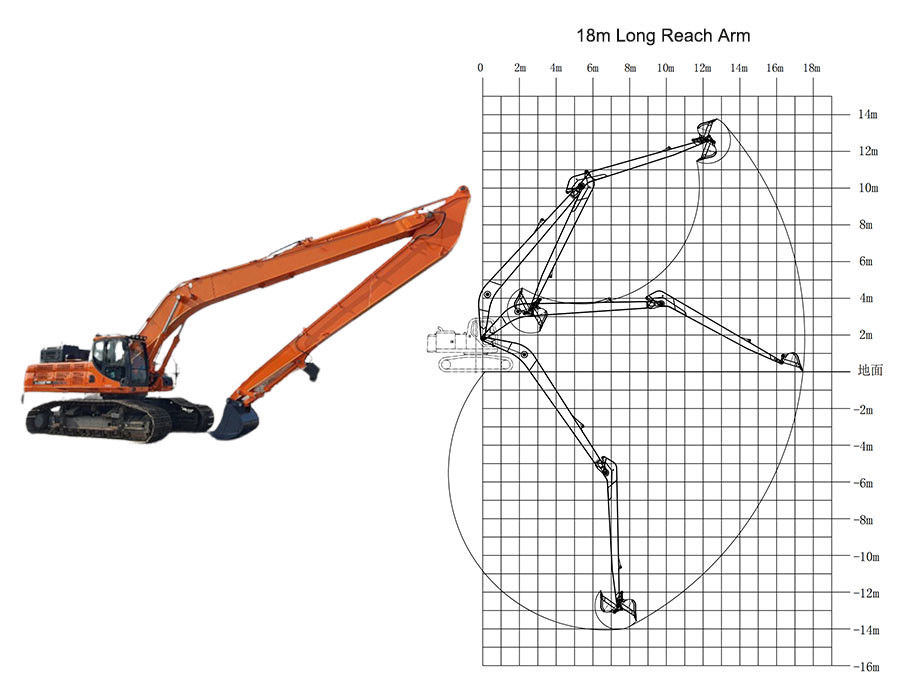

Długie ramię koparki, znane również jako przedłużenie rzutu lub przymocowanie długotrwałe, jest specjalistyczną modyfikacją zaprojektowaną w celu znacznego rozszerzenia zakresu operacyjnego standardowego koparki.Zastąpienie lub rozszerzenie oryginalnego wyciągu i kij, urządzenia te umożliwiają maszynie osiągnięcie promieni roboczych w zakresie od 10 metrów do ponad 40 metrów, w zależności od konfiguracji.Projekt zazwyczaj wykorzystuje stali o wysokiej wytrzymałości niskiego stopnia (HSLA), takie jak WELDOX, w celu utrzymania integralności konstrukcyjnej przy jednoczesnym utrzymaniu masy.
 |
* Bagrowanie * Projekt rzeki |
|
* Przyciągać do chwytania drewna * Długotrwałe |
Konfiguracje konstrukcyjne są ogólnie klasyfikowane na trzy typy w zależności od wymagań aplikacji:

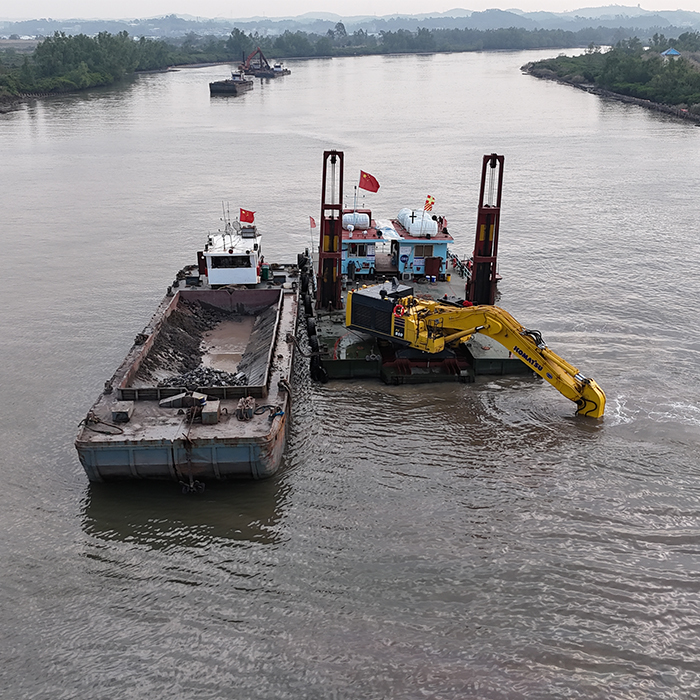

Dwuetapowe:Jest to najczęstsza modyfikacja do głębokich wykopalisk. Składa się z wydłużonego wyciągu i dłuższego kij. Jest on używany głównie do wykończenia zbocza, głębokiego wykopalisk do fundamentów,i bagrowania rzek, w których poziomy zasięgu i głębokość są krytyczne.
Trzy etapy:Często określany jako "Ramię demolicyjne", ta konfiguracja obejmuje dodatkowy punkt przegubowy (ramię środkowe).co sprawia, że jest idealny do demontażu wieżowców (do 30 metrów)Często wyposażony jest w stałą lub hydrauliczną regulację kąta wiadra lub przełącznika.
Ramię przesuwne/teleskopowe:Zaprojektowany z myślą o dokładności pionowej, ten typ umożliwia ramieniu rozciąganie się i cofanie teleskopicznie.minimalizowanie odcienia działania.
Szczegóły dotyczące procesu wytwarzania i produkcji
Wytwarzanie długiego ramienia to precyzyjne zadanie inżynieryjne, które wykracza daleko poza proste spawanie.Wymaga zaawansowanego projektowania komputerowego (CAD) i analizy elementów skończonych (FEA) do symulacji rozkładu naprężenia i zapobiegania awarii konstrukcyjnej pod obciążeniem.
Wybór materiału i cięcie
Proces produkcji rozpoczyna się od wyboru płyt stalowych o wysokiej wytrzymałości (często 10-12 mm grubości dla głównych płyt).Nowoczesna produkcja wykorzystuje maszyny do cięcia plazmowego CNC, aby zapewnić, że złożone geometrie płyt bocznych i wewnętrznych żeber wzmocnionych są cięte z precyzją milimetrowąDokładność ta ma kluczowe znaczenie dla prawidłowego dopasowania elementów wewnętrznych.
Spawanie i montaż
Aby zapewnić trwałość, producenci stosują spawanie łukowe podwodne lub spawanie łukowe zabezpieczone CO2 dla głównych szwów.Struktura wewnętrzna jest wzmocniona płytami buforowymi i konstrukcjami sekcji skrzyniowej, aby wytrzymać siły skrętu.
Obróbka i wykończenie
Po spawaniu głównej konstrukcji, wyciąg jest poddawany obróbce łagodzącej naprężenie (często starzenie wibracji), aby wyeliminować wewnętrzne naprężenia spowodowane ciepłem spawania.Otwory szpilkowe (otwory do wiertni) są następnie precyzyjnie wierzone przy użyciu dużych poziomych wiertniczych, aby zapewnić doskonałe wyrównanie z cylindrami hydraulicznymi koparki i połączeniaWreszcie jednostka poddawana jest strzelaniu, aby usunąć rdzew i łuski, a następnie nałożeniu antykorozyjnej podstawki i powłoki.
Często zadawane pytania (FAQ)
P1: Jakie są wymagania konserwacyjne dla długiego ramienia?
Odpowiedź: konserwacja jest kluczowa ze względu na wysokie obciążenie rozszerzonej konstrukcji.
W przypadku pracy w błotnych lub zanurzonych warunkach zaleca się wstrzykiwanie smaru co najmniej dwa razy dziennie.przed smarowaniem należy oczyścić szpilki, aby zapobiec zużyciu przez ścieranie.
Kontrola: konieczne jest regularne sprawdzanie szczelin spawalniczych, zwłaszcza w pobliżu korzenia i palca spawalniczego.
P2: Jaki jest typowy czas realizacji produkcji długiego ramienia?
Odpowiedź: W zależności od złożoności (dwa czy trzy etapy) i konkretnej ilości, proces produkcji trwa zazwyczaj od 15 do 30 dni.zakupy materiałów, spawania, obróbki mechanicznej i malowania.
