Kluczowe cechy i projekt konstrukcyjny

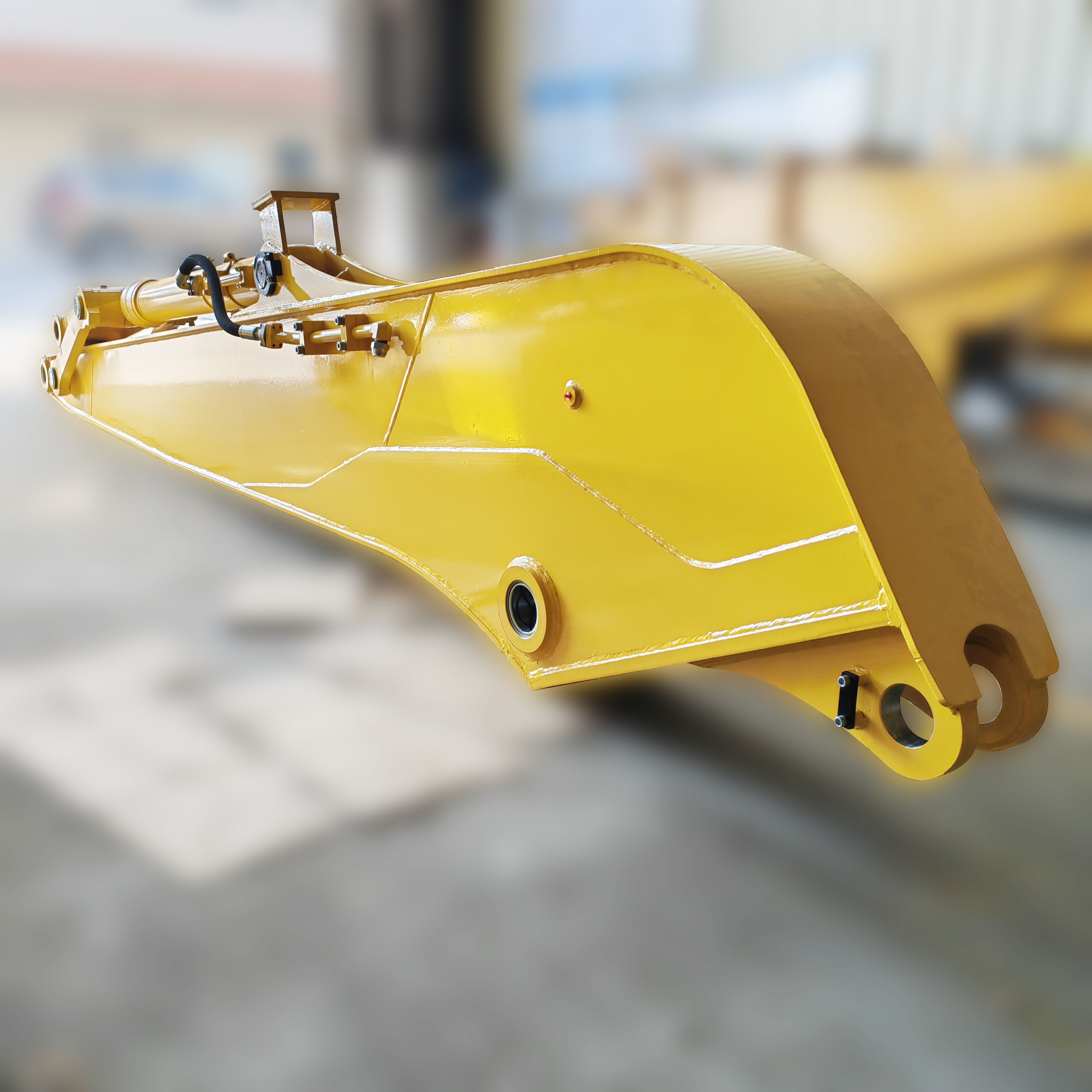

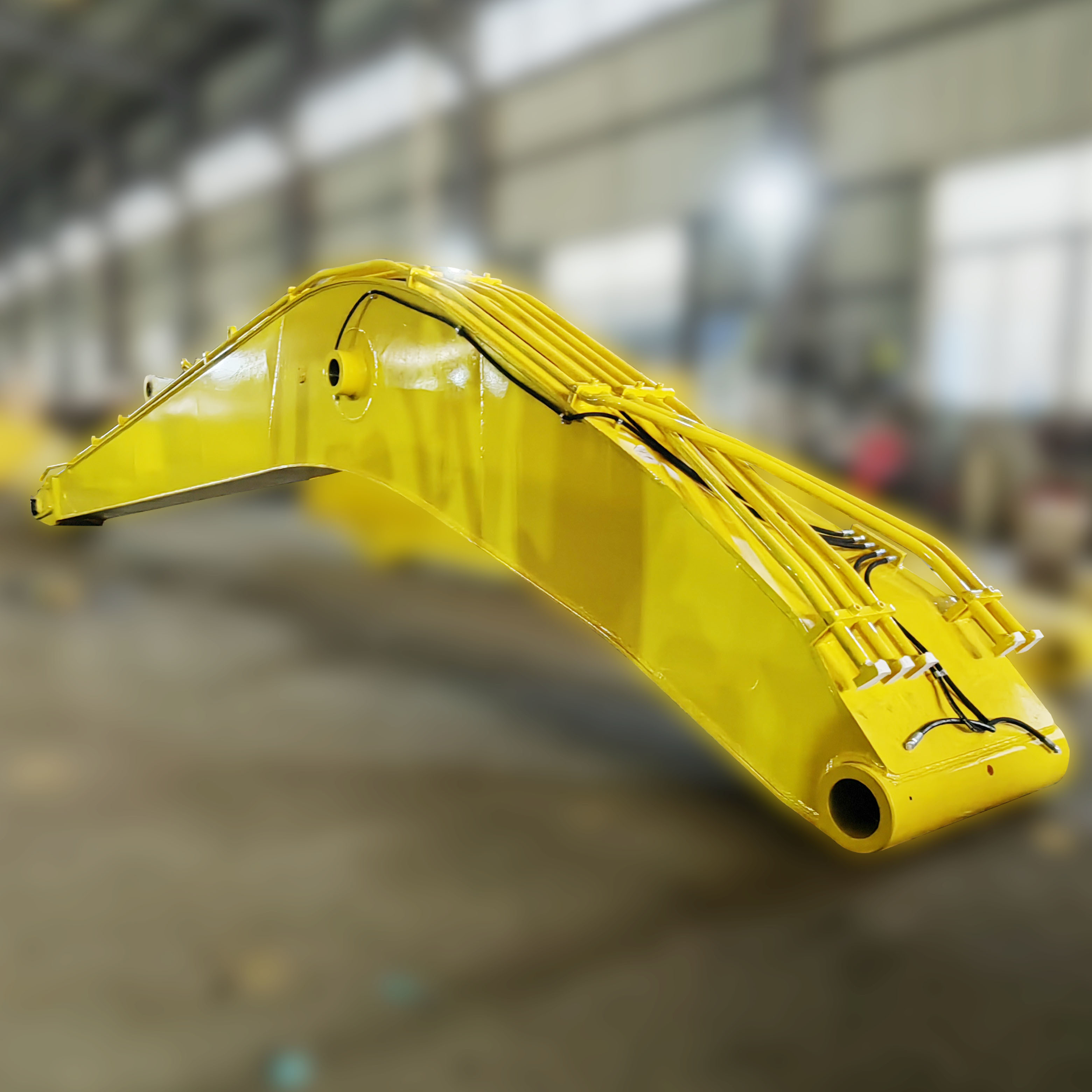

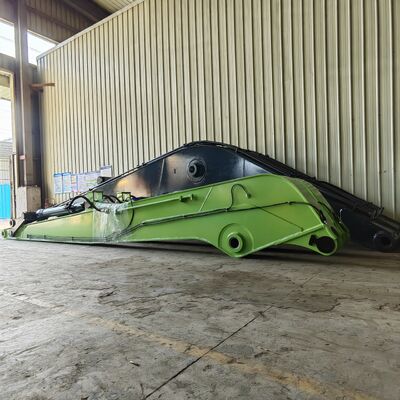

Długie ramię koparki, znane również jako wysięgnik lub przystawka dalekiego zasięgu, jest specjalistyczną modyfikacją zaprojektowaną w celu znacznego rozszerzenia zasięgu roboczego standardowej koparki. Poprzez wymianę lub przedłużenie oryginalnego wysięgnika i kija, te przystawki pozwalają maszynom osiągnąć promienie robocze od 10 metrów do ponad 40 metrów, w zależności od konfiguracji. Konstrukcja zazwyczaj wykorzystuje stale niskostopowe o wysokiej wytrzymałości (HSLA), takie jak WELDOX, aby utrzymać integralność strukturalną przy jednoczesnym zarządzaniu wagą.
 |
* Drenowanie * Projekt rzeki |
|
* Chwytak do drewna * Daleki zasięg |
Konfiguracje konstrukcyjne są zazwyczaj kategoryzowane na trzy typy w zależności od wymagań zastosowania:

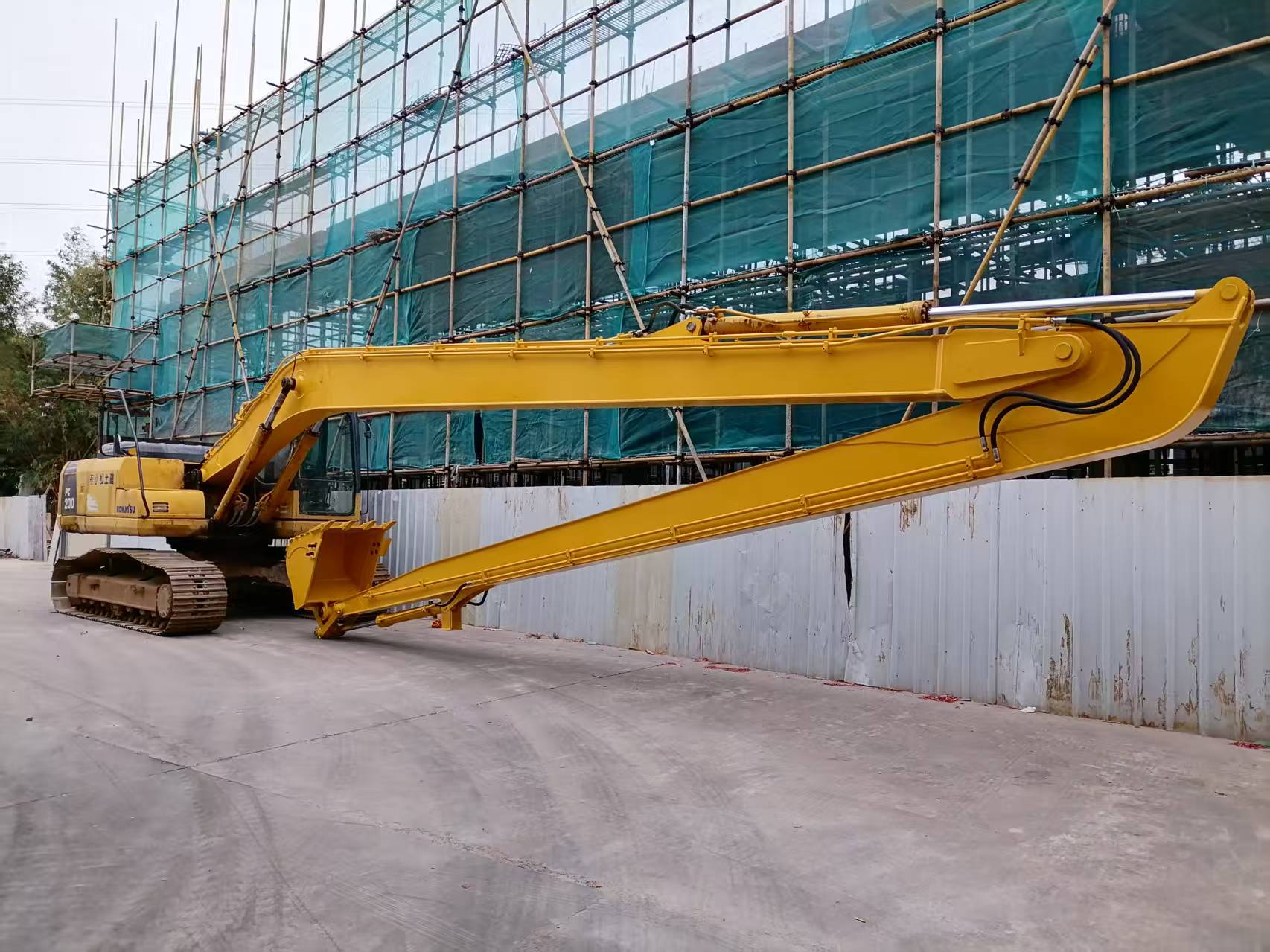

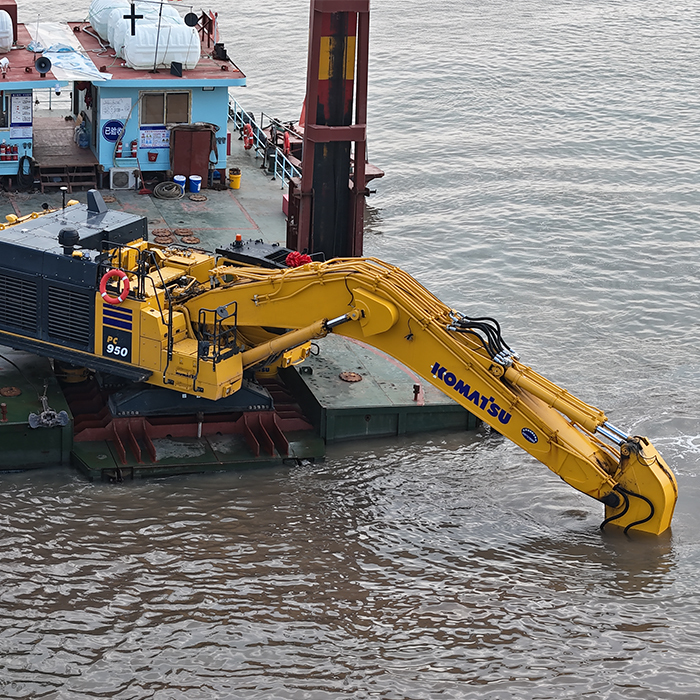

Dwustopniowy: Jest to najczęstsza modyfikacja do głębokich wykopów. Składa się z przedłużonego wysięgnika i dłuższego kija. Jest on głównie używany do wykańczania zboczy, głębokich wykopów pod fundamenty i drenowania rzek, gdzie zasięg poziomy i głębokość są kluczowe.
Trzystopniowy: Często nazywana "ramieniem do rozbiórki", ta konfiguracja zawiera dodatkowy punkt artykulacji (środkowe ramię). Pozwala to na większy zasięg pionowy, co czyni ją idealną do rozbiórki wysokich budynków (do 30 metrów). Często posiada stałą lub hydrauliczną regulację kąta łyżki lub młota.
Ramię przesuwne/teleskopowe: Zaprojektowany z myślą o precyzji pionowej, ten typ pozwala na teleskopowe wysuwanie i wsuwanie ramienia. Jest często używany z łyżką typu "clamshell" do głębokich, wąskich szybów lub wykopów pod kesony, minimalizując ślad operacyjny.
Proces produkcji i szczegóły produkcji
Produkcja długiego ramienia to zadanie inżynierii precyzyjnej, które wykracza daleko poza proste spawanie. Wymaga zaawansowanego projektowania wspomaganego komputerowo (CAD) i analizy metodą elementów skończonych (FEA) do symulacji rozkładu naprężeń i zapobiegania awariom konstrukcyjnym pod obciążeniem.
Wybór materiału i cięcie
Proces produkcji rozpoczyna się od wyboru płyt stalowych o wysokiej wytrzymałości (często 10-12 mm grubości dla głównych płyt). Nowoczesna produkcja wykorzystuje maszyny do cięcia plazmowego CNC, aby zapewnić, że złożone geometrie płyt bocznych i wewnętrznych żeber wzmacniających są cięte z milimetrową precyzją. Ta precyzja jest kluczowa dla prawidłowego dopasowania elementów wewnętrznych.
Spawanie i montaż
Faza montażu obejmuje spawanie robotyczne lub wykwalifikowane spawanie ręczne. Aby zapewnić trwałość, producenci stosują spawanie pod topnikiem lub spawanie łukiem krytym CO2 do głównych spoin. Wewnętrzna konstrukcja jest wzmocniona płytami buforowymi i konstrukcjami skrzynkowymi, aby wytrzymać siły skrętne.
Obróbka mechaniczna i wykończenie
Po zespawaniu głównej konstrukcji, wysięgnik przechodzi obróbkę odprężającą (często starzenie wibracyjne), aby wyeliminować naprężenia wewnętrzne spowodowane ciepłem spawania. Otwory na sworznie (otwory) są następnie precyzyjnie rozwiercane przy użyciu dużych poziomych wytaczarek, aby zapewnić idealne dopasowanie do siłowników hydraulicznych i połączeń koparki. Na koniec jednostka jest poddawana śrutowaniu w celu usunięcia rdzy i zendry, a następnie nakładana jest podkład antykorozyjny i warstwa nawierzchniowa.
Często zadawane pytania (FAQ)
P1: Jakie są wymagania dotyczące konserwacji długiego ramienia?
A: Konserwacja jest kluczowa ze względu na wysokie naprężenia na przedłużonej konstrukcji.
Smarowanie: Smarowanie sworzni i tulei jest niezbędne. Zaleca się wtryskiwanie smaru co najmniej dwa razy dziennie. W przypadku pracy w warunkach błotnistych lub zanurzonych, sworznie należy oczyścić przed smarowaniem, aby zapobiec ścieraniu.
Inspekcja: Konieczne są regularne kontrole pod kątem pęknięć w spoinach, zwłaszcza w pobliżu gruntu i krawędzi spoin. Wszelkie oznaki zmęczenia materiału należy natychmiast usunąć.
P2: Jaki jest typowy czas realizacji produkcji długiego ramienia?
A: W zależności od złożoności (2-stopniowy vs 3-stopniowy) i konkretnej tonażu, proces produkcji zazwyczaj trwa od 15 do 30 dni. Obejmuje to czas potrzebny na symulację projektu, pozyskanie materiałów, spawanie, obróbkę mechaniczną i malowanie.
